Pared de aleta corrugada
Posición del repujado
Modelo A (repujado único)
Modelo B (repujado doble)
Altura del repujado
| Código | Altura de la aleta | Altura del repujado |
| EW | 100 -130mm | 50mm |
| 140 -150mm | 60mm | |
| 160 ~mm | 80mm |

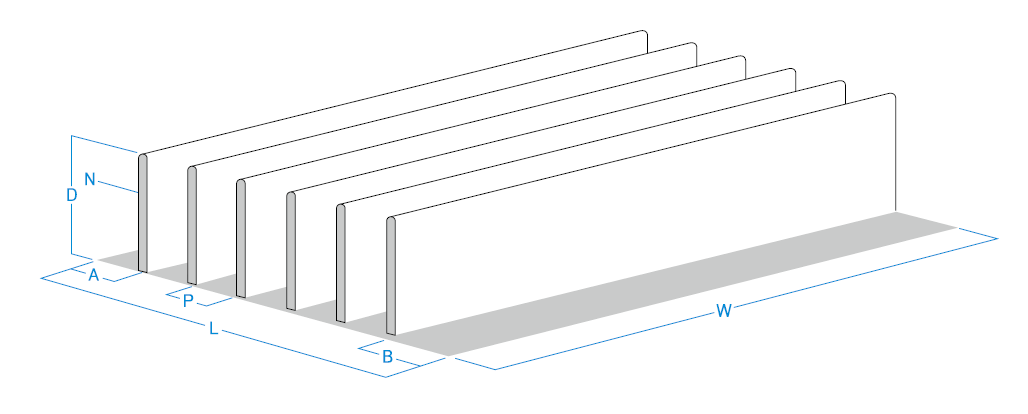

| Descripción | Código | Especificaciones |
| Ancho del panel | W | 300 – 1300mm |
| Espesor de chapa | T | 1 – 1.5mm |
| Extremo de la aleta | P | 43 – 80mm |
| Conducto de aceite | O | 9mm |
| N.º de la aleta | N | 1 – 99mm |
| Longitud total del panel | L | Max. 2600mm |
| Altura de la Aleta | D | 100 – 400mm |
| Borde frontal | A | Min. 20mm |
| Borde trasero | B | Min. 20mm |
Aleta corrugada y Tanques
Características principales del depósito de aleta corrugada
- Aletas fabricadas en máquinas totalmente automáticas, con una excelente precisión
- Ahorro en material y reducción en el peso del transformador
- Reducción en la dimensión volumétrica total y mejora de la disipación térmica
- No se bloquea el flujo de aceite en las aletas y alta eficiencia de refrigeración
- Limpieza del aceite más sencilla y económica
- Las aletas corrugadas personalizadas están disponibles bajo petición
- Canal vertical de aceite para una mayor resistencia a la presión
La línea de producción del depósito
| Rangos de depósitos | ||
| Longitud Max. | 2500MM | |
| Profundidad Max. | 2000MM | |
| Altura Max. | 2000MM | |
| Peso Max. | 2.5MT. | |
| Clasificación Aprox. | 10MVA | |
